產品名稱：j941h-40c dn350電動調節截止閥[ 2021-12-24 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

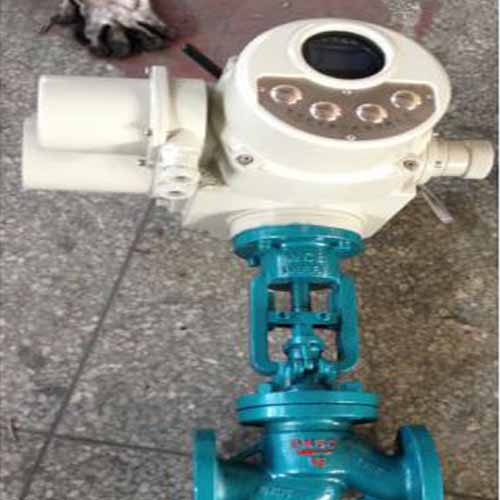

一、 j941h-40c dn350電動調節截止閥產品介紹

上海湖泉閥門集團有限公司 j941h-40c dn350電動調節截止閥開啟時,閥瓣的開啟高度,所以截止閥的全開位置,應由閥瓣的行程來決定。電動調節截止閥工作原理J941H電動調節截止閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便,體積小,可...湖泉閥門公司生產銷售電動截止閥等,還有更多電動截止閥相關的最新專業產品參數、實時報價、優質商品批發、供應廠家等信息。電動截止閥工作以電力為能源,以執行器為驅動方式,依靠截止閥控制介質啟閉,可實現遠程自動化開關,是高溫高壓蒸汽系統的必備產品。HQ湖泉牌電動截止閥可分為電動高壓截止閥、電動不銹鋼截止閥等產品。

二、 j941h-40c dn350電動調節截止閥產品參數

產品名稱：調節型電動法蘭截止閥
產品型號：J941H
閥體材質：碳鋼、304、316、316L、鉻鉬釩鋼等特材、
閥桿材質：碳鋼、304、316、316L、鉻鉬釩鋼等特材、材質不低于閥體材質
承壓范圍：1.6MPa-32MPa
閥芯材質：合金鋼、硬質合金鋼、哈氏合金等不低于閥體材質
閥軸填料：橡膠O型圈、石墨等可承受頻繁啟閉、可開關10萬次不更換或終生使用
性能檢測：閥門在關閉狀態下兩側分別承受1.1倍閥門工作值無滲漏
驅動方式：電動、手動、手動電動一體化
驅動形式：開關型、調節型、整體開關型、整體調節型、RS485工業總線型
驅動電源：AC380V、AC220V、
防爆等級：ExDIIBT4、MA礦用防爆

三、 j941h-40c dn350電動調節截止閥產品特點

1、j941h-40c dn350電動調節截止閥結構比閘閥簡單，制造與維修都較方便。
2、 j941h-40c dn350電動調節截止閥密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、 j941h-40c dn350電動調節截止閥)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4、 j941h-40c dn350電動調節截止閥)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增5、加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。全開時閥瓣經常受沖蝕。

四、 j941h-40c dn350電動調節截止閥主要零件材料及其適用范圍

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度(≤℃)
WCB		WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2M02Ti		CF8M+Stellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02		CF3M+Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5M0		ZGlCr5M0+Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550

五、 j941h-40c dn350電動調節截止閥主要尺寸

型號	J41H/Y/B/W-16C/P J41Y-16P/R/I J941H/Y/B/W-16C/P J941Y/W/Y-16P/R/I
公稱通徑DN	PN1.6MPa								WT(Kg)
公稱通徑DN	L	D	D1	D2	b	z-фd	H	D0	J41	J941
15	130	95	65	45	14	4-ф14	218	120	4.8	5.2
20	150	105	75	55	14	4-ф14	258	140	6.5	7.1
25	160	115	85	65	14	4-ф14	275	160	7	7.4
32	180	135	100	78	16	4-ф18	280	180	8.2	8.5
40	200	145	110	85	16	4-ф18	330	200	11	12.5
50	230	160	125	100	16	4-ф18	350	240	14.5	20
65	290	180	145	120	18	4-ф18	400	280	21.5	25
80	310	195	160	135	20	8-ф18	355	280	27	35
100	350	215	180	155	22	8-ф18	415	320	30	50
125	400	245	210	185	24	8-ф18	460	360	84	75
150	480	280	240	210	26	8-ф23	510	400	91	100
200	600	335	295	265	26	12-ф23	710	400	148	210
250	730	405	355	320	30	12-ф25	786	450	405	446
300	850	460	410	375	30	12-ф25	925	500	610	648

型號	J41H/Y/B/W-25/25P J41Y-25P/R/I J941H/Y/B/W-25/25P J941Y-25P/R/I
公稱通徑DN	PN2.5MPa
公稱通徑DN	L	D	D1	D2	b	z-фd	H	D0	WT(Kg)
15	130	95	65	45	16	4-ф14	218	120	5
20	150	105	75	55	16	4-ф14	258	140	6.9
25	160	115	85	65	16	4-ф14	275	160	7.4
32	180	135	100	78	18	4-ф18	280	180	8.5
40	200	145	110	85	18	4-ф18	330	200	12.5
50	230	160	125	100	20	4-ф18	350	240	16
65	290	180	145	120	22	8-ф18	400	280	25
80	310	195	160	135	22	8-ф18	355	280	30
100	350	230	190	160	24	8-ф23	415	320	34.5
125	400	270	220	188	28	8-ф25	460	360	89
150	480	300	250	218	30	8-ф25	510	400	98
200	600	360	310	278	34	12-ф25	710	400	170
250	730	425	370	332	36	12-ф30	786	450	446
300	850	485	430	390	40	12-ф30	925	500	654
