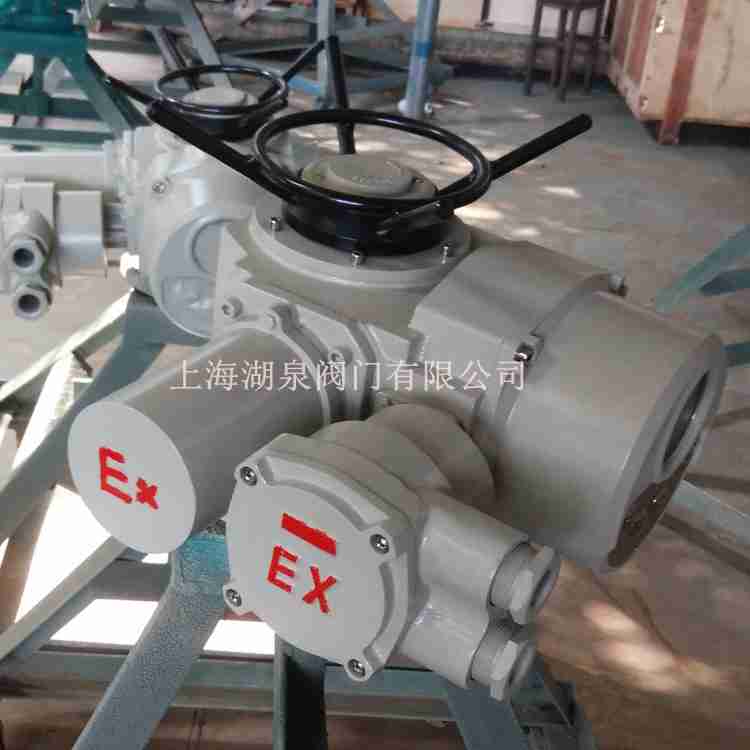

產品名稱：防爆電動閥門執行器[ 2020-12-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、防爆電動閥門執行器產品介紹
上海湖泉閥門有限公司生產的的防爆電動執行器帶有煤安防爆證，采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響,防爆型電動閥門執行器是工業自動化控制系統中的重要裝置，可滿足計算機遠程集中控制需要，如今在石油化工、燃?xì)庠O(shè)備、核工業、電力裝備、環保水處理，暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、干燥設備、釀酒設備、真空設備、表面處理、生物制藥、食物機械等行業中得到廣泛的應用。

二、防爆電動閥門執行器產品特點
1、高精度電子電路的精心設計使伺服電機能夠提前切斷電源并反轉電源。電動制動確保定位精度，有效減少死區和自激。
精度為0.5％FS，死區為0.4 - 1.5％FS范圍調整。
2、高可靠性精心設計且獨特的電子制動回路可減少機械磨損和系統自身-激發。
在克服浪涌電壓和保護非接觸式開關方面取得了重大技術突破。它采用其創新設計的固態繼電器SSR，具有電流上升率抑制電路，電壓上升率抑制電路，因此其負載能力和
的抗阻能力極強。，抗干擾性強 采用高精度，低功耗的電磁隔離技術，實現電流輸入信號與位置輸出之間的隔離，電磁輻射，有效防止了工頻和共地干擾，可直接使用。
3、保護功能
產品的防護等級為IP67，客戶可以選擇達到I P68的訂單（可以浸入水），防止電機過熱，設置電機過熱保護，保護電機限制。

三、防爆電動閥門執行器分類
防爆電動執行器的類型很多，常用的有隔爆型、正壓型、增安型和無火花型。
1.隔爆型和正壓型防爆電動閥門執行器由于結構復雜，其價格多高出普通電機一倍以上，并且在檢修中要求有較高的技術水平與管理水平，因此除在1區危險環境應用外，其它危險環境應不用或盡量少用此類電機。
2.增安型防爆電動閥門執行器因設計溫升比一般電機，另外該類電機對繼電器保護也有較嚴格的特殊要求，因此一般情況下也不采用該類電機。
3.無火花型防爆電動閥門執行器的結構與普通電機大致相同，只是在外殼防護等級和接線盒結構上要求較高;另外在制造工藝條件上也增加了一些可靠性的措施，因而其可靠性是較高的，其價格在各類防爆電動閥門執行器中最低，只比普通型電動閥門執行器;在維修上也同普通電機一樣簡單，因而可廣泛應用于2區危險環境。

四、防爆電動閥門執行器技術參數
【防爆電動閥門執行器】本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
【防爆電動閥門執行器】多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
【防爆電動閥門執行器】工作環境和主要技術參數
1電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：戶外型和防爆型為IP55 （特殊訂貨IP67）。
3 工作制：短時10分鐘（特殊訂貨30分鐘）。

五、防爆電動閥門執行器可選參數

編號	可選配置	備注
1	防爆電動執行器（ExdⅡ BT4,ExdⅡ CT6）
2	防水電動執行器（IP68,10M,250HR）
3	電位計（1K-10K）
4	比例控制單元（輸入，輸出信號 4-20mA DC /1-5V /1-10V MODBUS、PROFIBUS現場總線控制。）
5	現場控制單元（就地控制開 /停/關選擇開關，就地/遠程切換）
6	支持無線射頻手持操控器，實現雙向通信，支持地址碼操作。
7	行程 Stroke 120°，180°，270°
8	直流電機（24V DC）
9	附加扭矩開關 （SPDT X 2 250V AC10A）	POQ-005/008/010除外
10	電流位置傳感器（輸出 4-20mA DC） (Outpu 4-20mA)
11	斷電后，電動閥全關、全關、停止
12	耐高溫執行器（-10℃～+100℃）
13	耐低溫執行器（-40℃～+70℃）
14	低速執行器
