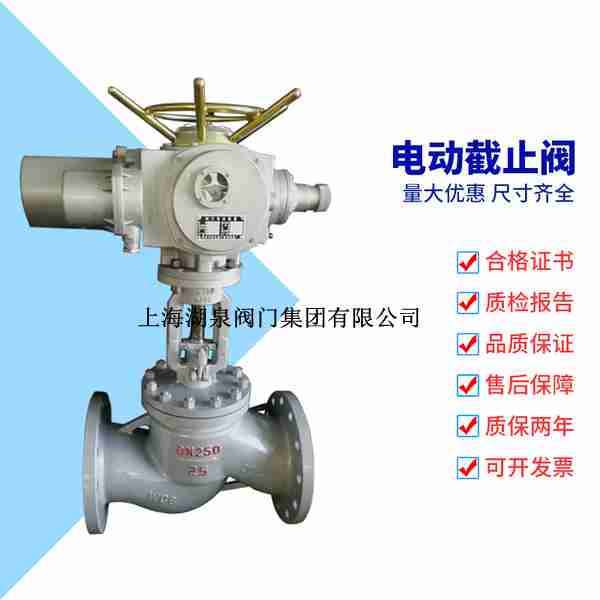

j941h 25c dn250電動截止閥廠家、型號

[ 2021-11-08 ]

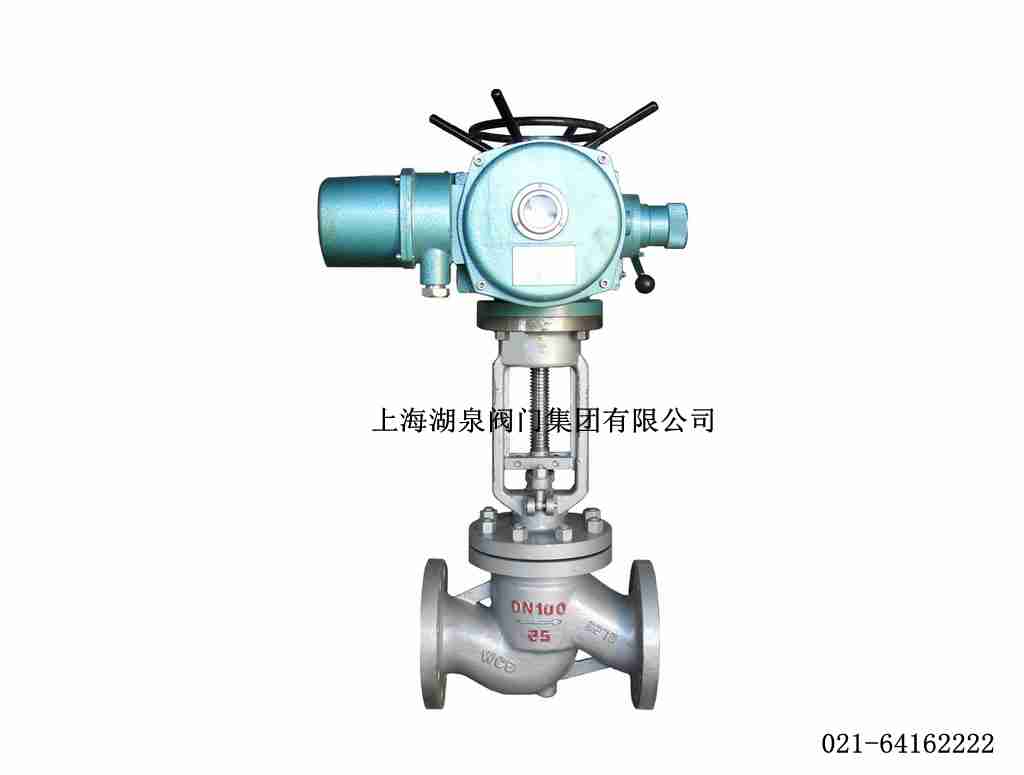

上海湖泉閥門j941h 25c dn250電動截止閥廠家，型號J941H/Y、J941W，它是由電動執行機構和截止閥兩部分組成，區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種電動閥門。該電動截止閥產品是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。該電動截止閥與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。該系列電動閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。它廣泛適用于水、蒸汽或空氣的管路上，而且密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。

j941h 25c dn250電動截止閥廠家、型號技術參數

公稱壓力　　(MPa)	試驗壓力(MPa)			適用介質	適用溫度　　℃
	殼本	密封(液體)	低壓密封(氣)
1.6	2.4	1.76	0.6	水、蒸汽、油品	≤425℃
2.5	3.75	2.75
4.0	6.00	4.4
6.4	9.60	7.04

公稱壓力NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗 Air Seal Test	0.5-0.7

25.0MPa
DN	20	25	32	40	50	65	80	100
L	150	180	180	250	250	340	390	480
H	575	590	605	720	720	1060	1280	1290
32.0MPa
DN	20	25	32	40	50	65	80	100
L	150	180	180	250	250	470	570	660
H	575	590	605	720	720	1140	1350	1500
P 57 170V
DN	20	25	32	40	50	65	80	100
L	150	180	180	250	250	760	865	965
H	575	590	605	720	720	1545	1790	1890
